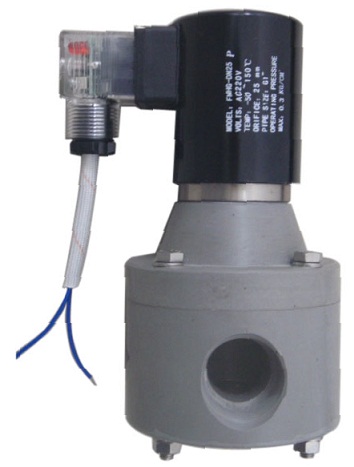

FNHG化工專用電磁閥
產品特點
菲恩公司生產的化工專用電磁閥具有優異的密封性能、耐酸堿、抗腐蝕、不結垢、不堵塞、絕緣性能好、安裝方便、外觀精美、工作無電流聲、經久耐用等特點。
1、耐酸堿、抗腐蝕、不結垢：本產品所有接觸介質部件（閥體，閥芯）均為防腐塑料材質：ABS（工程塑料）、PVC（聚氯乙烯）、PP(聚丙烯)、PTFE（聚四氟乙烯）等，閥門的復位彈簧設置在閥蓋內，與介質無接觸。因而具有良好的耐酸堿、抗腐蝕、不結垢等優點。
2、無堵塞、無電流聲：傳統電磁閥因先導孔或卸壓孔小容易被介質中雜質堵塞而動作失靈。我司的化工電磁閥有別于傳統電磁閥，其先導孔和卸壓孔的大小是傳統電磁閥的幾十倍，因此，它不易堵塞。當然，如果介質里面有較大顆粒、纖維狀雜質，我們?yōu)榱吮ＷC電磁閥使用壽命，需在閥前加裝過濾器(濾網≥40目/cm2)。另外電磁閥裝有特殊振流裝置，沒有了讓人煩燥的電流聲。
3、節能降耗：若電磁閥需長期通電，請配用雙極線圈，線圈采用優質雙電磁鐵，一塊用來開啟閥門，當閥門開啟后即停止工作，另一塊用來維持閥門開啟狀態，節能降耗，線圈溫升低，一般情況會將線圈溫升控制在≤45℃內。
化工電磁閥產品系列技術參數
|
閥體、閥芯材質
|
閥體閥芯系同一材質
|
|
密封材料
|
根據流體介質種類及工作壓力而定
|
|
工作介質
|
化學流體（適用性參見各種材質耐化學品性能表）
|
|
介質溫度
|
按閥體材質物理性質確定
|
|
公稱壓力
|
0．6、 1．0
|
|
工作壓力
|
常規0.1~6、0~6 定做0.1~10、0~10
|
|
電源電壓
|
AC220V\DC24V\AC36V\AC110V
|
|
公稱通徑
|
ABS化工電磁閥DN15~80 PVC、PP、PTFE化工電磁閥DN2~50
|
|
額定流量系數
|
請咨詢我公司
|
|
連接方式
|
螺紋連接\粘接\法蘭連接
|
|
防爆標志
|
Ex dⅡCT6 Ex mb I/II T4
|
ABS化工專用電磁閥外形尺寸
|
序號
|
公稱通徑
連接尺寸
|
ABS帶法蘭閥
|
ABS電磁閥
|
|
長×寬×高
|
長×寬×高
|
|
1
|
DN15 G1/2"
|
|
98×41×(117—128)
|
|
2
|
DN20 G3/4"
|
|
103×47×(137—145)
|
|
3
|
DN25 G1 "
|
153X115X187
|
120×58×(151—170)
|
|
4
|
DN32 G1¼"
|
200X140X255
|
130×86×(207—220)
|
|
5
|
DN40 G1½ "
|
218X145X262
|
145×86× (215—228)
|
|
6
|
DN50 G2"
|
275X164X285
|
180×108×(232—246)
|
|
7
|
DN65
|
320X185X305
|
215×135×(260—280)
|
|
8
|
DN80
|
371X200X335
|
255×165×(290—310)
|
|
種類
|
濃度%
|
20℃
|
60℃
|
種類
|
濃度%
|
20℃
|
60℃
|
種類
|
濃度%
|
20℃
|
60℃
|
種類
|
濃度%
|
20℃
|
60℃
|
|
|
氫氧化鈉
|
100
|
○
|
○
|
氫氧化鉀
|
100
|
○
|
○
|
氫氧化鈣
|
100
|
○
|
○
|
硫酸
|
30
|
○
|
△
|
|
＜75
|
△
|
△
|
|
＞75
|
×
|
|
|
草酸
|
10
|
○
|
○
|
氫氟酸
|
10
|
○
|
×
|
乙醚
|
0~100
|
×
|
磷酸
|
20
|
○
|
○
|
|
40
|
○
|
○
|
|
48
|
○
|
×
|
|
70
|
|
×
|
|
甲酸
|
5
|
O
|
O
|
甲醇
|
0~100
|
25℃ △
|
甲苯
|
0~100
|
×
|
鹽酸
|
38
|
○
|
○
|
|
20
|
|
△
|
|
50
|
25℃ ×
|
|
硝酸
|
10
|
|
△
|
乙醇
|
0~100
|
25℃ △
|
甲荃
|
37
|
○
|
○
|
煤油
|
100
|
○
|
○
|
|
20
|
O
|
|
|
35
|
△
|
|
|
50
|
×
|
|
PVC材質化工電磁閥耐化學品性能表
|
種類
|
濃度%
|
20℃
|
60℃
|
種類
|
濃度%
|
20℃
|
60℃
|
種類
|
濃度%
|
20℃
|
60℃
|
種類
|
濃度%
|
20℃
|
60℃
|
|
氫氧化鈉
|
100
|
○
|
○
|
氫氧化鉀
|
100
|
○
|
○
|
氫氧化鈣
|
100
|
○
|
○
|
鹽酸
|
＜35
|
○
|
○
|
|
＞35
|
|
×
|
|
草酸
|
10
|
○
|
○
|
氫氟酸
|
40
|
○
|
△
|
乙醚
|
0~100
|
×
|
磷酸
|
90
|
○
|
○
|
|
70
|
△
|
×
|
100
|
×
|
×
|
|
甲酸
|
＜50
|
O
|
△
|
甲醇
|
0~100
|
○
|
○
|
甲苯
|
0~100
|
×
|
汽油
|
100
|
○
|
○
|
|
100
|
22℃ O
|
|
100
|
|
×
|
|
硫酸
|
50
|
O
|
O
|
乙醇
|
0~100
|
○
|
○
|
甲荃
|
0~100
|
○
|
○
|
煤油
|
100
|
○
|
○
|
|
75
|
22℃ O
|
|
90
|
|
△
|
|
95
|
|
×
|
★PP耐化學品性能和PVC相當，耐高溫性能較好，可以長期在100℃高溫下工作。而pvc耐高溫性能差，使用溫度超過80℃就會軟化，因此，介質或環境溫度較高時不能作為選材對象。
★注：以上表格中“O”表示能正常使用，“△”表示可謹慎使用（一般不用），“×”表示不可使用，以上數據僅供參考，必要時用戶可查詢相關技術資料已準確選型,若需相關技術支持歡迎致電上海菲恩自控閥門有限公司。
★PTFE聚四氟乙烯電磁閥幾乎可耐所有腐蝕性化學品腐蝕。
PP、PVC、PTFE化工專用電磁閥外形尺寸
|
序號
|
公稱徑徑
連接尺寸
|
螺紋式
|
法蘭式
|
螺紋防爆型
|
法蘭防爆型
|
1進2出型
|
2進1出型
|
|
寬φ×高
|
長×寬×高
|
寬φ×高
|
長×寬×高
|
寬φ×高
|
寬φ×高
|
|
1
|
DN2、DN3 、DN4
M8×1 G1/8"
G1/4" G3/8"
|
φ45X95
|
|
|
|
|
|
|
2
|
45X95
|
|
|
|
|
|
|
3
|
45X95
|
|
|
|
|
|
|
4
|
45X95
|
|
|
|
|
|
|
5
|
DN5、6、G1/4"3/8"
|
50X97
|
|
|
|
50X130
|
50X120
|
|
6
|
DN8、10 3/8
|
50X105
|
|
|
|
55X165
|
55X135
|
|
7
|
DN15 1/2"
|
65×130
|
120X95X138
|
69X147
|
120X95X173
|
65X180
|
65X150
|
|
8
|
DN20 3/4"
|
75×150
|
131X105X165
|
75X160
|
131X105X185
|
75X195
|
75X160
|
|
9
|
DN25 1 "
|
90×160
|
165X115X195
|
90X170
|
165X115X195
|
95X215
|
95X175
|
|
10
|
DN32 1¼"
|
115×205
|
195X140X230
|
|
|
|
|
|
11
|
DN40 1½ "
|
120×220
|
205X150X245
|
|
|
|
|
|
12
|
DN50 2"
|
155×260
|
260X165X275
|
|
|
|
|
注：PVC、PP、PTFE材質化工專用電磁閥均可制作兩位三通工作型式（包含兩進一出，一進兩出），另有防爆型可選。
訂貨需知及型號編制說明：
系列型號為：FNHG+公稱通徑+材質（PVC用P表示，ABS用A表示，PP用PP表示，聚四氟乙烯省略），另外需告知流體介質名稱及濃度，溫度，電源電壓，單次持續通電時間，接管方式，是否防爆等技術要求。
