調節閥
氣動襯氟調節閥

產品說明
氣動襯氟調節閥
概述
FNZJHPF-16W 氣動薄膜式襯氟單座調節閥，與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯(F46)，又采用聚四氟乙烯波紋管密封。廣泛適用于化工、石油、冶金、醫藥、電力等行業中對酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。
技術參數和性能
性能指標

項    目
性能指標
基本誤差%
≤±8
回   差%
≤8
死   區%
≤6
額定流量系數誤差
≤±10%（KV≤5時±15%）
泄 漏 量

≤0.01%閥額定容量
◆不能輸導的介質有：氧氣、氫氣、天然氣、煤氣等可燃、助燃?xì)怏w。

技術參數

公稱通徑
DN（mm）
G3/4〃
20
25
32
40
50
65
80
100
150
閥座直徑
DN（mm）
3
4
5
6
7
8
10
12
15
20
26
32
40
50
65
80
100
150
額定流量
系數KV
0.08
0.12
0.20
0.32
0.50
0.80
1.2
2
3.2
5
8
12
20
32
50
70
100
240
流量特性
直線
直線\等百分比
公稱壓力（Mpa）
1.0、1.6
執行機構
型  號
ZHA-22
ZHA-23
ZHA-34
ZHA-45
有效面積
200cm
280cm
400cm
630cm
1000cm
工作行程
10mm
10mm
16mm
25mm
40mm
60mm
彈簧范圍
20-100、40-200KPa
作用方式
氣關式或氣開式
工作溫度
-30~200℃
固有可調比R
30：1

閥作用型式
氣關式(B) —失氣時閥位開(FO)；氣開式(K) —失氣時閥位關(FC)

附 件
HEP定位器(或其它品牌定位器)、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

性 能

泄漏量
小于閥額定容量的0.01%,符合ANSI B16.104-1976 IV級
回   差
帶定位器
小于全行程的1%
基本誤差
帶定位器
小于全行程的±1%
可調范圍

30：1
允許壓差

供氣
壓力
彈簧
范圍
允許壓差
公稱通徑
G3/4〃
20
25
32
40
50
65
80
100
150
1.4
0.2-1.0
16
16
8
5
5
3
2.5
2
1.2
0.8
4.0
0.8-2.4
16
16
16
12
11
7
6.5
4.5
2.8
2.0

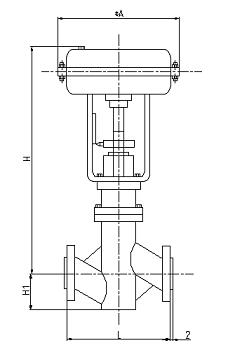

 參考外形尺寸                                                                    (mm)

公稱通徑
G3/4〃
20
25
32
40
50
65
80
100
150
L
116
150
160
180
200
230
290
310
350
480
A
285
285
285
285
285
285
360
360
360
470
H
401
445
485
495
523
532
697
699
699
817
H1
50
65
70
80
71
88
102
140
170

190
注：G3/4 ＂整體式DN20~50 整體式，法蘭標準符合JB78-59、JB79-59標準，也可用ANSI美國標準等其它標準。

型號編制

 FNZJ         H           P          F          16                 C           W              K                DN
精小型   多彈簧  單座閥   襯F46   公稱壓力   閥材質    波紋管     氣開            閥口徑
調節閥   執行器                                                   鑄鋼        無省略    B為氣閉
