蝶閥
|
氣動對夾式蝶閥
 產品說明氣動對夾蝶閥 概述
FND671X系列精小型氣動對夾式蝶閥是一種轉角為90度的旋轉類控制閥。它由氣動活塞式執行機構和對夾式軟密封蝶閥組成,
該產品以壓縮空氣為動力源，接受集散控制系統（DCS），可編程控制器（PLC）等開關信號，通過電磁閥可實現對閥門快速位式控制。
該產品閥座為浮動式，具有自動對準中心的功能，閥板為圓錐型，雙向偏心安裝，閥關閉時，閥板帶動閥座運動。達到最佳密封；閥開啟時，立即脫開接觸，有效防止閥座磨損。
氣動活塞式執行機構可分為單作用和雙作用兩種。雙作用使用在失電或失氣時，閥門保持于失電或失氣時位置，以確保生產。單作用在失電或失氣時，閥門處于原始極限位置（全開或全關），以確保生產過程處于安全位置。
主要技術規范和參數
主要技術規范
主要技術參數
注：可為用戶制造ANSI、JIS等標準法蘭連接
帶定位器性能指標
可配附件
開關型：電磁閥、手輪機構、限位開關回訊器、空氣過濾減壓器等。
調節型：電氣閥門定位器，空氣過濾減壓器等。
執行器轉扭及動作時間

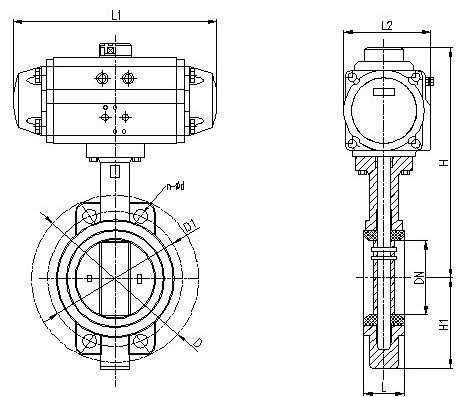

參考外形尺寸
 FND671X、F--PN6、10 單位：mm
注：根據不同閥門扭矩、使用介質酸甜、不同類別執行器型號，其相關尺寸隨之變化。
RD/RC系列氣動閥門執行器可配至DN500，AW系列執行器可配蝶閥DN200～1600。
型號編制
FN T D 6 71 X 10 D DN
菲恩 控制方式 蝶閥 驅動方式 連接方式 密封材料 公稱壓力 作用方式 閥口徑
公司 T為調節型 6為氣動 71為對夾式 X為橡膠 10為1.0MPa D為單作用
開關型省略 9為電動 43為法蘭式 F為四氟 16為1.6MPa 雙作用省略 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
