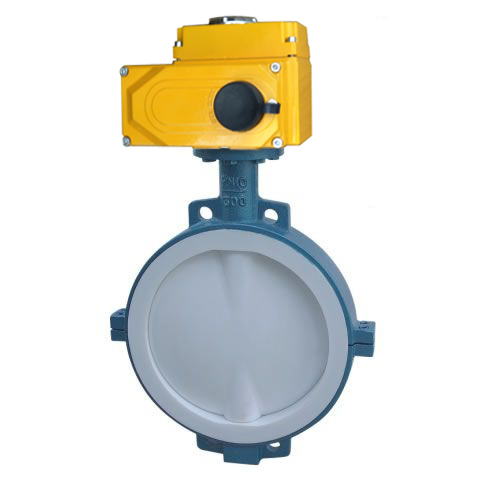

電動襯氟蝶閥
概述
FNHD971F46 電動襯氟碟閥，由FH隔爆型電子式電動執行機構和對夾式蝶閥閥體組成（另有配FX不防爆電動執行器襯氟蝶閥）。閥體內腔及碟板均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙丙烯，故具有可靠的耐腐蝕性和密封性。主要用于對生產過程中酸堿等強腐蝕介質的調節或切斷。
◆ FH電動執行器隔爆等級：Ex d II BT6
◆ FH電動執行器有開關型和調節型可供選用。
◆ 系列襯氟蝶閥不能輸導的介質：氧氣、氫氣、天然氣、煤氣等可燃、助燃?xì)怏w。
技術參數和性能
|
型 式
|
對夾式
|
|
公稱通徑
|
50、65、80、100、125、150、200、250、300、350、400、450、500、600mm
|
|
公稱壓力
|
PN1.0、1.6MPa
|
|
連接型式
|
對夾式（無法蘭式）
|
|
材 料
|
ZG230-450襯F46
|
|
上 閥 蓋
|
與閥體一起鑄造
|
|
工作溫度
|
-40~+180℃
|
|
壓蓋型式
|
螺栓壓緊式
|
|
填 料
|
|
執行機構
|
型 式
|
可選用我公司FX、FN精小型或FH隔爆型電子式角行程電動執行機構
|
|
輸入信號
|
4-20mA或1-5V
|
|
電源電壓
|
220V/50Hz、DC24V
|
|
環境溫度
|
|
額定流量系數Cv值
|
公稱通徑DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
CV 值
|
85
|
100
|
225
|
340
|
500
|
770
|
1360
|
2130
|
3060
|
4160
|
5150
|
6900
|
8500
|
|

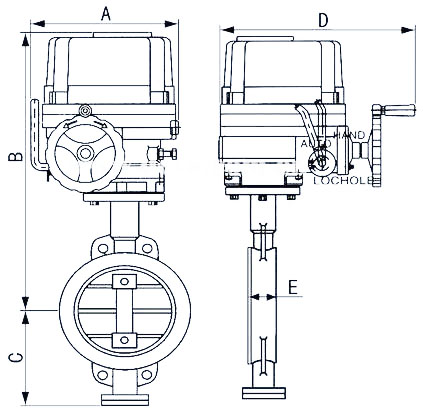

外形尺寸
FNHD971防爆電襯氟蝶閥 單位：mm
|
壓力
通徑
|
A
|
B
|
C
|
D
|
E
|
額定功率
|
|
1.0/1.6
|
1.0/1.6
|
1.0/1.6
|
1.0/1.6
|
1.0/1.6
|
|
40
|
170
|
360
|
57
|
258
|
32
|
20W
|
|
50
|
170
|
360
|
62
|
258
|
43
|
20W
|
|
65
|
170
|
372
|
70
|
258
|
46
|
20W
|
|
80
|
170
|
379
|
89
|
258
|
46/49
|
20W
|
|
100
|
170
|
398
|
106
|
258
|
52/56
|
20W
|
|
125
|
229
|
450
|
120
|
338
|
56/64
|
40W
|
|
150
|
229
|
463
|
132
|
338
|
56/70
|
40W
|
|
200
|
259
|
528
|
164
|
338
|
60/76
|
40W
|
|
250
|
259
|
558
|
200
|
368
|
68/76
|
90W
|
|
300
|
259
|
596
|
238
|
368
|
78/83
|
90W
|
|
350
|
297
|
683
|
280
|
410
|
78/92
|
120W
|
|
400
|
297
|
715
|
302
|
410
|
102
|
120W
|
|
450
|
319
|
970
|
335
|
410
|
114
|
180W
|
|
500
|
319
|
1028
|
360
|
410
|
127
|
180W
|
|
600
|
319
|
1110
|
459
|
410
|
154
|
|

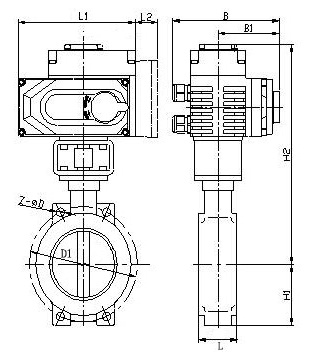

電動襯氟蝶閥(不防爆) 外形尺寸
FND971X電動襯氟蝶閥 單位：mm
|
通徑
|
Ｌ1
|
L2
|
B
|
B１
|
L
|
H1
|
H2
|
D1
|
Z-фd
|
備注
|
|
50
|
162
|
40
|
145
|
83.5
|
43
|
70
|
297
|
125
|
4-18
|
FX05
|
|
65
|
162
|
40
|
145
|
83.5
|
46
|
76
|
310
|
145
|
4-18
|
FX08
|
|
80
|
190
|
40
|
163
|
75
|
46
|
89
|
331
|
160
|
8-18
|
FX10
|
|
100
|
190
|
40
|
163
|
75
|
52
|
104
|
348
|
180
|
8-18
|
FX15
|
|
125
|
268
|
40
|
211
|
92.5
|
56
|
120
|
428
|
210
|
8-18
|
FX20
|
|
150
|
268
|
40
|
211
|
92.5
|
56
|
132
|
447
|
240
|
8-22
|
FX30
|
|
200
|
268
|
40
|
211
|
92.5
|
60
|
167
|
481
|
295
|
12-22
|
FX40
|
|
250
|
268
|
40
|
211
|
92.5
|
68
|
202
|
520
|
350/355
|
12-26
|
FX60
|
|
300
|
268
|
40
|
211
|
92.5
|
78
|
239
|
548
|
400/410
|
12-26
|
FX80
|
|
350
|
268
|
40
|
211
|
92.5
|
78
|
265
|
583
|
460/470
|
16-26
|
FX100
|
|
400
|
268
|
40
|
211
|
92.5
|
102
|
297
|
615
|
515/525
|
16-30
|
FX160
|
|
450
|
268
|
40
|
250
|
119
|
114
|
331
|
819
|
565/585
|
20-30
|
FX200
|
|
500
|
268
|
40
|
250
|
119
|
127
|
361
|
847
|
620/650
|
20-33
|
FX200
|
|
600
|
268
|
40
|
250
|
119
|
154
|
562
|
866
|
725/770
|
20-36
|
|
型號編制
FN T H D 9 71 F46 16 C DN
菲恩 調節型 防爆 蝶閥 電動 71為對夾式 內襯F46 公稱壓力 閥體材質 閥口徑
公司 開關型省略 不防爆省略 41為法蘭式 C為鑄鋼
