電動球閥
概述
FNQ941F系列球閥，以優質O型球閥，配用精小型“FX”系列電動執行器，可以廣泛應用于石油、化工、水處理、造紙、電站、供熱，輕工等各行業中。它以380V/220V/110V交流電源為驅動電源，以4-20mA電流信號或0-10V DC 電壓信號為控制信號，可使閥門運動到所需位置，實現其自動化控制，最大輸出扭距達3000Nm。
◆FNQ系列電動球閥有開關型、調節型可供選用。
◆FNQ系列電動球閥有法蘭式、螺紋式、帶平臺、帶支架等安裝方式可供選擇。
◆FNQ系列電動球閥可提供防水型。
執行器性能參數
|
執行器
型號
|
最大扭矩
|
動作時間90°
|
輸出軸
|
電機
|
單相額定電流（A）50HZ
|
手輪轉數
|
重量
|
|
N·M
|
S
|
mm
|
W
|
220V
|
N
|
Kg
|
|
FX -05
|
50
|
30
|
φ20
|
10
|
0.3
|
10
|
3.6
|
|
FX -08
|
80
|
30
|
φ22
|
10
|
0.3
|
11
|
3.6
|
|
FX -10
|
100
|
30
|
φ22
|
15
|
0.35
|
11
|
4.6
|
|
FX -15
|
150
|
30
|
φ35
|
15
|
0.37
|
13.5
|
4.6
|
|
FX -20
|
200
|
30
|
φ35
|
45
|
0.45
|
13.5
|
13
|
|
FX -30
|
300
|
30
|
φ35
|
45
|
0.6
|
13.5
|
13.4
|
|
FX -40
|
400
|
30
|
φ45
|
60
|
0.7
|
16.5
|
13.8
|
|
FX -60
|
600
|
30
|
φ45
|
90
|
0.7
|
16.5
|
14
|
|
FX -80
|
800
|
45
|
φ65
|
180
|
0.85
|
49.5
|
14.3
|
|
FX-100
|
1000
|
135
|
φ65
|
180
|
0.85
|
49.5
|
60
|
|
FX-160
|
1600
|
135
|
φ53
|
180
|
0.85
|
40.5
|
60
|
|
FX-200
|
2000
|
135
|
φ53
|
180
|
0.85
|
40.5
|
60
|
|
FX-300
|
3000
|
135
|
φ53
|
180
|
0.85
|
40.5
|
60
|
標準技術參數
|
外 殼
|
鋁合金外殼，防水級別IP67
|
|
電機電源
|
110/220V AC 1PH,380/440V AC 3PH, 50/60Hz, ±10%
|
|
控制電源
|
110/220V AC 1PH，50/60 Hz, ±10%
|
|
電 機
|
鼠籠式異步電動機
|
|
限位開關
|
2 X 開On/關Off，SPDT,250V AC 10A
|
|
輔助限位開關
|
2 X 開On/關Off， SPDT,250V AC 10A
|
|
行 程
|
0°～90°
|
0°～270°
|
|
失效保護/操作溫度
|
內置熱保護，開On 120℃ ±5℃ /關Off 97℃ ±15℃
|
|
指示器
|
連續的位置指示
|
|
手動操作
|
機械手柄
|
|
自鎖裝置
|
蝸輪，蝸桿機構提供自鎖
|
|
機械限位
|
2個外部調整螺栓
|
|
干 燥 器
|
7-10W (110/220V AC)防冷凝
|
|
接線孔
|
2個M18
|
|
環境溫度
|
-20℃～+70℃
|
|
潤 滑
|
鋁基潤滑脂（EP型）
|
|
材 料
|
鋼,鋁合金，鋁青銅，聚碳酸脂
|
|
環境濕度
|
最大Max 90％ RH
|
非凝結
|
|
抗震性能
|
X Y Z 10g,0.2～34 Hz,30分minutes
|
|
外涂層
|
干粉，環氧聚酯
|

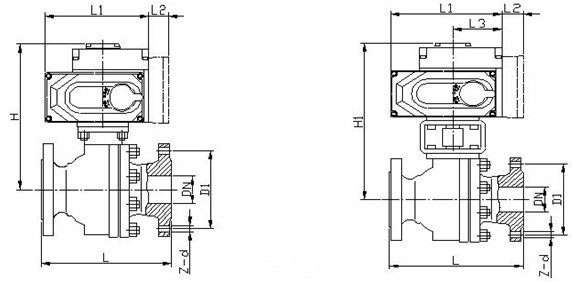

外觀尺寸
ISO5211平臺連接 帶支架連接
FNQ941F電動球閥 參考尺寸 PN1.6MPa 單位:mm
|
通徑DN
|
Ｌ
|
L１
|
L2
|
L3
|
B
|
B1
|
H
|
H1
|
D1
|
Z-d
|
執行器型號
|
|
15
|
130
|
130
|
161
|
40
|
71.5
|
|
|
170
|
211
|
65
|
4-14
|
FX05
|
|
20
|
140
|
140
|
161
|
40
|
71.5
|
|
|
174
|
211
|
75
|
4-14
|
FX 05
|
|
25
|
150
|
150
|
161
|
40
|
71.5
|
|
|
185
|
214
|
85
|
4-14
|
FX 08
|
|
32
|
165
|
165
|
161
|
40
|
71.5
|
|
|
193
|
221
|
100
|
4-18
|
FX 08
|
|
40
|
180
|
180
|
161
|
40
|
71.5
|
|
|
198
|
227
|
110
|
4-18
|
FX 08
|
|
50
|
200
|
200
|
188
|
40
|
82
|
|
|
212
|
247
|
125
|
4-18
|
FX 10
|
|
65
|
220
|
220
|
188
|
40
|
82
|
|
|
333
|
268
|
145
|
4-18
|
FX 15
|
|
80
|
250
|
250
|
268
|
40
|
117
|
|
|
285
|
331
|
160
|
8-18
|
FX 20
|
|
100
|
305
|
280
|
268
|
40
|
117
|
|
|
307
|
361
|
180
|
8-18
|
FX 30
|
|
125
|
356
|
320
|
268
|
40
|
117
|
|
|
|
390
|
210
|
8-18
|
FX 40
|
|
150
|
394
|
360
|
268
|
40
|
117
|
|
|
|
408
|
240
|
8-23
|
FX 60
|
|
200
|
457
|
400
|
268
|
40
|
117
|
|
|
|
478
|
295
|
12-23
|
FX 100
|
FNQ941F電動球閥 參考尺寸 PN4.0MPa 單位:mm
|
通徑DN
|
Ｌ
|
L１
|
L2
|
L3
|
B
|
B1
|
H
|
H1
|
D1
|
Z-d
|
執行器型號
|
|
15
|
130
|
130
|
161
|
40
|
71.5
|
|
|
170
|
211
|
65
|
4-14
|
FX05
|
|
20
|
130
|
140
|
161
|
40
|
71.5
|
|
|
174
|
211
|
75
|
4-14
|
FX 05
|
|
25
|
140
|
150
|
161
|
40
|
71.5
|
|
|
185
|
214
|
85
|
4-14
|
FX 08
|
|
32
|
165
|
180
|
161
|
40
|
71.5
|
|
|
193
|
221
|
100
|
4-18
|
FX 08
|
|
40
|
165
|
200
|
161
|
40
|
71.5
|
|
|
198
|
227
|
110
|
4-18
|
FX 08
|
|
50
|
203
|
220
|
188
|
40
|
82
|
|
|
212
|
247
|
125
|
4-18
|
FX 10
|
|
65
|
241
|
250
|
188
|
40
|
82
|
|
|
333
|
268
|
145
|
4-18
|
FX 15
|
|
80
|
283
|
280
|
268
|
40
|
117
|
|
|
285
|
331
|
160
|
8-18
|
FX 20
|
|
100
|
305
|
320
|
268
|
40
|
117
|
|
|
307
|
361
|
190
|
8-18
|
FX 30
|
|
125
|
381
|
360
|
268
|
40
|
117
|
|
|
|
390
|
220
|
8-18
|
FX 40
|
|
150
|
403
|
400
|
268
|
40
|
117
|
|
|
|
408
|
250
|
8-23
|
FX 60
|
|
200
|
502
|
550
|
268
|
40
|
117
|
|
|
|
478
|
320
|
12-23
|
FX 100
|
注:表中L尺寸左為帶ISO5211平臺球閥尺寸，右為無平臺球閥尺寸，表中H尺寸僅供參考。
L2為調節型智能模塊盒高度，開關型無此尺寸。
型號編制
FN T Q 9 41 F 16 P DN
菲恩 調節型 球閥 電動 41為法蘭 四氟密封 公稱壓力 閥體材質 閥口徑
公司 號開關型略 71為對夾 P為不銹鋼
C為鑄鋼
◆如需其它參數，請與菲恩公司聯系索取。
