球閥
當前位置: 網站首頁 > 產品展示 > 球閥 >
氣動內螺紋球閥

產品說明

氣動O型內螺紋球閥

概述
FNQ611F系列精小型氣動O型內螺紋球閥是一種轉角為90度的旋轉類控制閥。它由氣動活塞式執行機構和三片式O型螺紋球閥組成，閥芯采用圓柱型通孔球體，結構緊湊。
該產品以壓縮空氣為動力源，接受集散控制系統（DCS），可編程控制器（PLC）等開關信號，通過電磁閥可實現對閥門快速位式控制。
氣動活塞式執行機構可分為單作用和雙作用兩種。雙作用使用在失電或失氣時，閥門保持于失電或失氣時位置，以確保生產。單作用在失電或失氣時，閥門處于原始極限位置（全開或全關），以確保生產過程處于安全位置。
主要技術規范

設計依據
GB標準
ANSI標準
設計標準
GB12237
ANSI B16.34
試驗和檢驗
JB/T9002

API 598
可配附件

開關型：電磁閥、手輪機構、限位開關回訊器、空氣過濾減壓器等。
調節型：電氣閥門定位器，空氣過濾減壓器等。

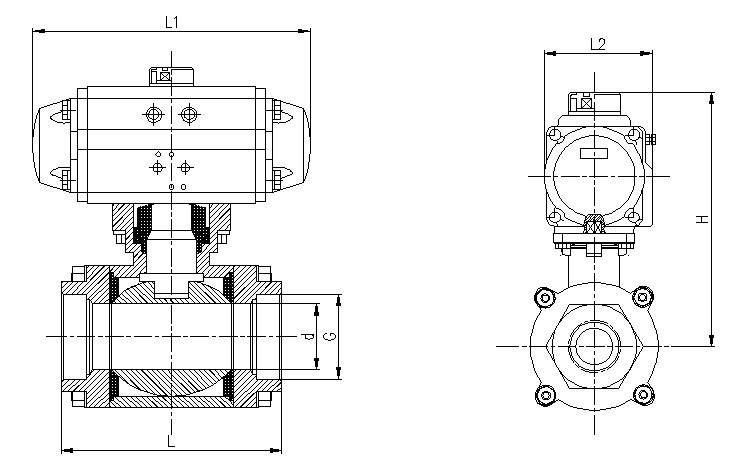

外形


主要外形及連接法蘭尺寸FNQ611-（F.N.P）-PN16~64                                  單位：mm

公稱通徑
外形及連接尺寸
㎜
in
d
G
L
L1
L2
H
15
1/2
15
1/2”
79
140．5
70.5
130
20
3/4
20
3/4”
82
140．5
70.5
135
25
1
25
1”
90
140．5
70.5
140
32
11/4
32
11/4”
112
158.5
83
158
40
11/2
38
11/2”
120
210.5
94.5
165
50
2
50
2”
144
247.5
106.3

202
注：系列球閥結構長度及連接方式（對焊、卡套、承插焊等）可根據用戶要求設計制造。根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同，相關尺寸隨之變化。

型號編制

 FN      Q             6               11               F                16               P                  D              DN
菲恩   球閥  6為氣動     連接方式     密封材料   公稱壓力   閥體材質    作用方式    閥口徑
公司             9為電動    11為內螺紋   F為四氟                     P為不銹剛   D為單作用
                                                                                                    為鑄鋼        雙作用省略
