氣動O型球閥
概述
FNQ641系列精小型氣動
O型球閥是一種轉角為90度的旋轉類控制閥。它由氣動活塞式執行機構和O型閥芯球閥組成，閥芯采用圓柱型通孔球體，以密封材質分有軟密封和硬密封兩種。該產品以壓縮空氣為動力源，接受集散控制系統（
DCS），可編程控制器（PLC）等開關信號，通過電磁閥可實現對閥門快速位式控制。該產品采用直通型鑄造閥體，球面經特殊工藝加工和硬化處理，使其表面平滑耐磨，具有壽命長、結構緊湊、動作可靠、流通能力大、流阻系數小、安裝方便及良好的切斷功能和克服較大壓差等特點。產品廣泛用于造紙、石化、冶金、航天、食品、醫藥、水處理等行業，特別適用于高黏度和含有纖維介質的工藝控制。
氣動活塞式執行機構可分為單作用和雙作用兩種。雙作用氣動執行機構在使用過程中失氣時，閥門保持于失氣時位置，以確保繼續生產。單作用在失電或失氣時，閥門處于原始極限位置（全開或全關），以確保生產過程處于安全位置。
主要技術規范和參數
主要技術規范
|
設計依據
|
GB標準
|
|
設計標準
|
GB12237
|
|
結構長度
|
法蘭連接
|
GB12221
|
|
連接法蘭尺寸
|
GB/9113、JB/T79
|
|
試驗和檢驗
|
JB/T9002
|
主要技術參數
|
公稱通徑mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數KV
|
21
|
38
|
72
|
112
|
170
|
275
|
380
|
512
|
941
|
1450
|
2220
|
3590
|
5130
|
7360
|
|
公稱壓力MPa
|
1.6、2.5、4.0、6.4
|
|
額定行程
|
90°
|
|
固有流量特性
|
快開特性
|
|
閥體材質
|
ZG230～450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
|
|
閥座材質
|
軟密封：PTFE、PPL；硬密封：不銹鋼
|
|
閥芯材質
|
ZG230~450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
|
|
介質溫度℃
|
-40～+150、-40～+350
|
|
氣源壓力MPa
|
0.4~0.6
|
|
電磁
閥
|
電源電壓
|
AC220V、DC24V
|
|
防爆等級
|
普通型、隔爆型mⅡT5 (d ⅡCT4)、本安型
|
|
連接形式
|
GB9113-2000（JB/T79-94）
|
|
泄漏量
|
軟密封：Ⅵ級、硬密封：Ⅳ級
|
|
執行器接口
|
G1/8”、NAMUR1/4”
|
注：DN200以下為浮動球，DN250及以上為固定球?？蔀橛脩糁圃霢NSI、JIS等標準連接法蘭
可配附件
開關型：電磁閥、手輪機構、限位開關回訊器、空氣過濾減壓器等。
調節型：電氣閥門定位器，空氣過濾器，減壓器等。
執行器轉扭及動作時間
|
執行器型號RD/RC
|
0030
|
0060
|
0100
|
0150
|
0220
|
0300
|
0450
|
0600
|
0900
|
1200
|
2000
|
3000
|
|
執行器缸徑
|
63
|
75
|
88
|
100
|
115
|
125
|
145
|
160
|
180
|
200
|
240
|
265
|
|
扭
矩
|
4bar氣源
|
23.5
|
46.5
|
73.2
|
106
|
172
|
221
|
348
|
453
|
612
|
850
|
1496
|
2156
|
|
5bar氣源
|
29.3
|
58.2
|
91.5
|
133
|
215
|
277
|
434
|
567
|
765
|
1063
|
1870
|
2695
|
|
開
關
時
間
|
開向
|
雙作用
|
0.3
|
0.3
|
0.4
|
0.5
|
0.7
|
0.9
|
1.2
|
1.5
|
2.0
|
2.7
|
3.5
|
4.0
|
|
單作用
|
0.3
|
0.4
|
0.5
|
0.7
|
0.9
|
1.2
|
1.5
|
1.8
|
2.4
|
3.5
|
4.1
|
4.5
|
|
關向
|
雙作用
|
0.3
|
0.4
|
0.5
|
0.6
|
0.8
|
1.1
|
1.4
|
1.7
|
2.2
|
3.2
|
4.0
|
4.5
|
|
單作用
|
0.4
|
0.5
|
0.6
|
0.9
|
1.1
|
1.4
|
1.8
|
2.1
|
2.8
|
4.0
|
4.6
|
5.0
|

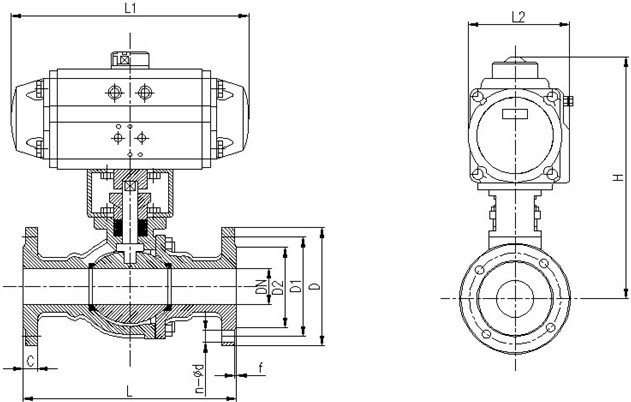

參考外形尺寸
GB標準
氣動球閥FNQ641（F、N、P）-16（1.6MPa） 單位：mm
|
公稱
通徑
|
外形尺寸(參考值)
|
連接法蘭尺寸(固定值)
|
|
L
|
L1
|
L2
|
H
|
D
|
D1
|
D2
|
C
|
f
|
n-Φd
|
|
15
|
130
|
130
|
140.5
|
70.5
|
185/191
|
95
|
65
|
46
|
14
|
2
|
4-Φ14
|
|
20
|
140
|
140
|
140.5
|
70.5
|
191/197
|
105
|
75
|
56
|
16
|
2
|
4-Φ14
|
|
25
|
150
|
150
|
140.5
|
70.5
|
193/227
|
115
|
85
|
65
|
16
|
2
|
4-Φ14
|
|
32
|
165
|
165
|
158.5
|
83
|
212/240
|
140
|
100
|
76
|
18
|
3
|
4-Φ18
|
|
40
|
165
|
180
|
210.5
|
94.5
|
217/255
|
150
|
110
|
84
|
18
|
3
|
4-Φ18
|
|
50
|
203
|
200
|
247.5
|
106.3
|
260/286
|
165
|
125
|
99
|
20
|
3
|
4-Φ18
|
|
65
|
222
|
220
|
268.5
|
123
|
293/309
|
185
|
145
|
118
|
20
|
3
|
4-Φ18
|
|
80
|
241
|
250
|
315
|
141
|
323/349
|
200
|
160
|
132
|
20
|
3
|
8-Φ18
|
|
100
|
305
|
280
|
345
|
151.5
|
382/439
|
220
|
180
|
156
|
22
|
3
|
8-Φ18
|
|
125
|
356
|
320
|
408.5
|
171.5
|
468/534
|
250
|
210
|
184
|
22
|
3
|
8-Φ18
|
|
150
|
394
|
360
|
487
|
204
|
510/582
|
285
|
240
|
211
|
24
|
3
|
8-Φ22
|
|
200
|
457
|
400
|
543
|
222
|
655/702
|
340
|
295
|
266
|
24
|
3
|
12-Φ22
|
注：上表中L尺寸中左邊為配用國標帶ISO5211平臺球閥尺寸，右邊為配不帶平臺球閥尺寸。
GB標準氣動球閥 FNQ641（F、N、P）-PN25（2.5MPa）
|
公稱
通徑
|
外形尺寸（參考值）
|
連接法蘭尺寸（固定值）
|
|
L
|
L1
|
L2
|
H
|
D
|
D1
|
D2
|
C
|
f
|
n-Φd
|
|
15
|
130
|
130
|
140.5
|
70.5
|
185/191
|
95
|
65
|
46
|
14
|
2
|
4-Φ14
|
|
20
|
130
|
140
|
140.5
|
70.5
|
191/197
|
105
|
75
|
56
|
16
|
2
|
4-Φ14
|
|
25
|
140
|
150
|
158.5
|
83
|
199/227
|
115
|
85
|
65
|
16
|
3
|
4-Φ14
|
|
32
|
165
|
165
|
210.5
|
94.5
|
212/250
|
140
|
100
|
76
|
18
|
3
|
4-Φ18
|
|
40
|
165
|
180
|
247.5
|
106.3
|
245/255
|
150
|
110
|
84
|
18
|
3
|
4-Φ18
|
|
50
|
203
|
200
|
268.5
|
123
|
270/286
|
165
|
125
|
99
|
20
|
3
|
4-Φ18
|
|
65
|
241
|
220
|
315
|
141
|
309/330
|
185
|
145
|
118
|
22
|
3
|
8-Φ18
|
|
80
|
283
|
250
|
345
|
151.5
|
344/349
|
200
|
160
|
132
|
24
|
3
|
8-Φ18
|
|
100
|
305
|
280
|
408.5
|
171.5
|
421/438
|
235
|
190
|
156
|
24
|
3
|
8-Φ22
|
|
125
|
381
|
320
|
487
|
204
|
485/534
|
270
|
220
|
184
|
26
|
3
|
8-Φ26
|
|
150
|
403
|
360
|
543
|
222
|
559/582
|
300
|
250
|
211
|
28
|
3
|
8-Φ26
|
|
200
|
502
|
400
|
728
|
329.5
|
655/702
|
360
|
310
|
274
|
30
|
3
|
12-Φ26
|
GB標準氣動球閥 FNQ641（F、N、P）-PN40（4.0MPa）
|
公稱
通徑
|
外形尺寸（參考值）
|
連接法蘭尺寸（固定值）
|
|
L
|
L1
|
L2
|
H
|
D
|
D1
|
D2
|
C
|
f
|
n-Φd
|
|
15
|
130
|
130
|
140．5
|
70.5
|
185/191
|
95
|
65
|
46
|
14
|
2
|
4-Φ14
|
|
20
|
130
|
140
|
158.5
|
83
|
197/225
|
105
|
75
|
56
|
16
|
2
|
4-Φ14
|
|
25
|
140
|
150
|
210.5
|
94.5
|
199/227
|
115
|
85
|
65
|
16
|
3
|
4-Φ14
|
|
32
|
165
|
180
|
247.5
|
106.3
|
240/266
|
140
|
100
|
76
|
18
|
3
|
4-Φ18
|
|
40
|
165
|
200
|
268.5
|
123
|
255/271
|
150
|
110
|
84
|
18
|
3
|
4-Φ18
|
|
50
|
203
|
220
|
315
|
141
|
286/307
|
165
|
125
|
99
|
20
|
3
|
4-Φ18
|
|
65
|
241
|
250
|
345
|
151.5
|
330/335
|
185
|
145
|
118
|
22
|
3
|
8-Φ18
|
|
80
|
283
|
280
|
408.5
|
171.5
|
349/383
|
200
|
160
|
132
|
24
|
4
|
8-Φ18
|
|
100
|
305
|
320
|
487
|
204
|
421/487
|
235
|
190
|
156
|
24
|
4
|
8-Φ22
|
|
125
|
381
|
400
|
543
|
222
|
485/557
|
270
|
220
|
184
|
26
|
4
|
8-Φ26
|
|
150
|
403
|
400
|
728
|
329.5
|
582/629
|
300
|
250
|
211
|
28
|
4
|
8-Φ26
|
|
200
|
502
|
550
|
728
|
329.5
|
702/750
|
375
|
320
|
284
|
34
|
5
|
12-Φ30
|
注：系列球閥結構長度及連接法蘭尺寸可根據JB/T79標準或按用戶要求制造；根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同，相關尺寸隨之變化。
上表中L尺寸中左邊為配用國標帶ISO5211平臺球閥尺寸，右邊為配不帶平臺球閥尺寸。
型號編制
FN T Q 6 41 F 16 C D DN
菲恩 調節型 球閥 氣動 法蘭式 F為四氟密封 公稱壓力 C為鑄鋼體 單作用 閥口徑
公司 開關型省略 PPL為對位聚苯 P為不銹鋼體 雙作用省略
H為硬密封
產品說明
