球閥
氣動三通螺紋球閥

產品說明

 氣動三通內螺紋球閥

概述
FNQ614(15)系列精小型氣動O型三通內螺紋球閥是一種轉角為90度的旋轉類控制閥。它由氣動活塞式執行機構和三通螺紋球閥組成,閥芯采用圓柱型三通孔球體.以閥芯開孔形式分為L型（FNQ614）和T型（FNQ615）兩種。
 該產品以壓縮空氣為動力源，接受集散控制系統（DOC），可編程控制器（PLC）等開關信號，通過電磁閥可實現對閥門快速位式控制。
   該產品通過改變閥芯與管道相對位置，可以對三條管路流體實現不同組合控制，T型三通可使三路正交管道互相連通，起分流（合流）作用，也可使其中兩條管道連通而切斷另一路管道。L型三通只能連通互相正交的兩條管道或切換方向，起分配作用。
   氣動活塞式執行機構可分為單作用和雙作用兩種。雙作用使用在失電或失氣時，閥門保持于失電或失氣時位置，以確保生產。單作用在失電或失氣時，閥門處于原始極限位置（全開或全關），以確保生產過程處于安全位置。

主要技術規范和參數
主要技術規范

設計依據
GB標準
ANSI標準
設計標準
GB12237
ANSI 16.34
試驗和檢驗
JB/T9002
API 598


主要技術參數

公稱壓力MPa
1.6 、 4.0、 6.4
額定行程
90°
閥體材質
ZG230～450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
閥座材質
軟密封：PTFE、PPL
閥芯材質
ZG230~450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
閥芯形式
L型、T型
介質溫度℃
-40～+300
氣源壓力MPa
0.4～0.6
電磁閥
電源
AC220V、DC24V
防爆等級
普通型、澆封隔爆型m ⅡT5、本安型
連接形式
G螺紋、NPT螺紋

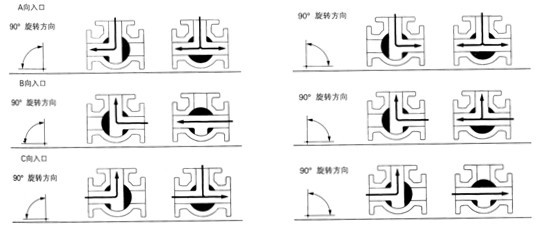

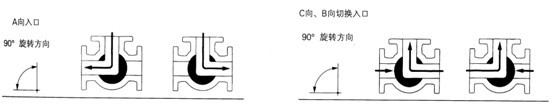

 管道流向圖
L型
T型

可配附件
開關型：電磁閥、手輪機構、限位開關回訊器、空氣過濾減壓器等。
調節型：電氣閥門定位器，空氣過濾減壓器等。

執行器轉扭及動作時間

執行器型號RD/RC
0030
0060
0100
0150
0220
0300
0450
0600
0900
1200
2000
3000
執行器缸徑
63
75
88
100
115
125
145
160
180
200
240
265
扭
矩
4bar氣源
23.5
46.5
73.2
106
172
221
348
453
612
850
1496
2156
5bar氣源
29.3
58.2
91.5
133
215
277
434
567
765
1063
1870
2695
開
關
時
間
開向
雙作用
0.3
0.3
0.4
0.5
0.7
0.9
1.2
1.5
2.0
2.7
3.5
4.0
單作用
0.3
0.4
0.5
0.7
0.9
1.2
1.5
1.8
2.4
3.5
4.1
4.5
關向
雙作用
0.3
0.4
0.5
0.6
0.8
1.1
1.4
1.7
2.2
3.2
4.0
4.5
單作用
0.4
0.5
0.6
0.9
1.1
1.4
1.8
2.1
2.8
4.0
4.6
5.0

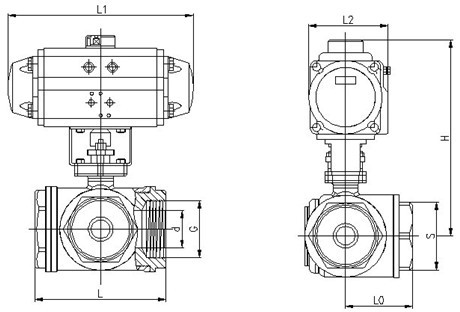

 參考外形尺寸

FNQ614(615)-（F.N.P）-PN16～64                                              單位;mm

公稱通徑
外形及連接尺寸
㎜
in
d
G
L
L1
L2
L0
S
H
15
1/2
10
1/2”
68
140．5
70.5
34
26
130
20
3/4
15
3/4”
78
140．5
70.5
39
32
135
25
1
20
1”
86
140．5
70.5
43
38
140
32
11/4
25
11/4”
111
158.5
83
55.5
49
158
40
11/2
32
11/2”
126
210.5
94.5
63
56
165
50
2
38
2”
143
247.5
106.3
71.5
70
202

注：根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同，相關尺寸隨之變化。

型號編制
FN       Q            6             1                 4                    F               16               P                   D                    DN
菲恩   球閥   6為氣動   連接方式   4為L型閥芯   密封材料   公稱壓力   閥體材質     作用方式       閥口徑
公司              9為電動   1內螺紋     5為T型閥芯   F為四氟                        P為不銹鋼   D為單作用
                                                                                                                         C為鑄鋼      雙作用省略
