氣動三通球閥
概述
FNQ644(45)系列精小型氣動
O型三通球閥是一種轉角為90度的旋轉類控制閥。它由氣動活塞式執行機構和三通球閥組成,閥芯采用圓柱型三通孔球體.以閥芯開孔形式分為L型（FNQ644）和T型（FNQ645）兩種。 該產品以壓縮空氣為動力源，接受集散控制系統（
DOC），可編程控制器（PLC）等開關信號，通過電磁閥可實現對閥門快速位式控制。 該產品通過改變閥芯與管道相對位置，可以對三條管路流體實現不同組合控制，T型三通可使三路正交管道互相連通，起分流（合流）作用，也可使其中兩條管道連通而切斷另一路管道。L型三通只能連通互相正交的兩條管道或切換方向，起分配作用。
氣動活塞式執行機構可分為單作用和雙作用兩種。雙作用使用在失電或失氣時，閥門保持于失電或失氣時位置，以確保生產。單作用在失電或失氣時，閥門處于原始極限位置（全開或全關），以確保生產過程處于安全位置。
系列氣動三通球閥另有內螺紋連接方式可供選擇。
主要技術規范和參數
主要技術規范
|
設計依據
|
GB標準
|
|
設計標準
|
GB12237
|
|
結構長度
|
法蘭連接
|
GB12221
|
|
連接法蘭尺寸
|
GB/9113、JB/T79
|
|
試驗和檢驗
|
JB/T9002
|
主要技術參數
|
公稱通徑mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
公稱壓力MPa
|
1.6 、 4.0、 6.4
|
|
額定行程
|
90°
|
|
閥體材質
|
ZG230～450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
|
|
閥座材質
|
軟密封：PTFE、PPL；硬密封：不銹鋼
|
|
閥芯材質
|
ZG230~450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
|
|
閥芯形式
|
L型、T型
|
|
介質溫度℃
|
-40～+300
|
|
氣源壓力MPa
|
0.4～0.6
|
|
電磁閥
|
電源
|
AC220V、DC24V
|
|
防爆等級
|
普通型、澆封隔爆型m ⅡT5、本安型
|
|
連接形式
|
GB9113-2000（JB/T79-94）
|
注：可為用戶制造ANSI、JIS等標準法蘭連接
泄漏量
|
公稱通徑mm
|
15
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
泄漏量
Ml/min
|
PN1.6
|
0.08
|
0.11
|
0.13
|
0.21
|
0.27
|
0.35
|
0.43
|
0.53
|
0.80
|
|
PN4.0
|
0.32
|
0.43
|
0.53
|
0.85
|
1.1
|
1.4
|
1.7
|
2.1
|
3.2
|
|
PN6.4
|

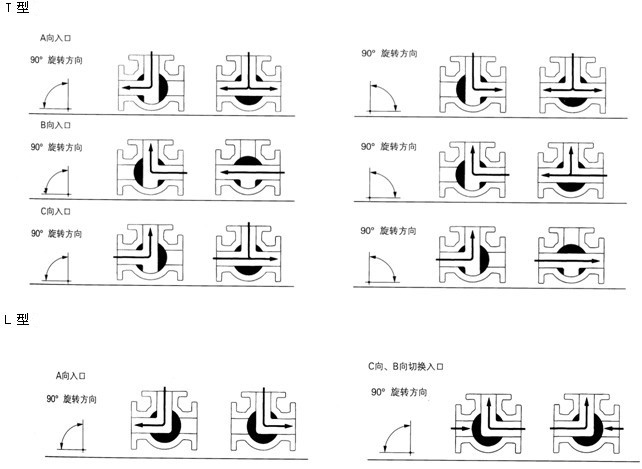

管道流向圖
可配附件
開關型：電磁閥、手輪機構、限位開關回訊器、空氣過濾減壓器等。
調節型：電氣閥門定位器，空氣過濾減壓器等。
執行器轉扭及動作時間
|
執行器型號RD/RC
|
0030
|
0060
|
0100
|
0150
|
0220
|
0300
|
0450
|
0600
|
0900
|
1200
|
2000
|
3000
|
|
執行器缸徑
|
63
|
75
|
88
|
100
|
115
|
125
|
145
|
160
|
180
|
200
|
240
|
265
|
|
扭
矩
|
4bar氣源
|
23.5
|
46.5
|
73.2
|
106
|
172
|
221
|
348
|
453
|
612
|
850
|
1496
|
2156
|
|
5bar氣源
|
29.3
|
58.2
|
91.5
|
133
|
215
|
277
|
434
|
567
|
765
|
1063
|
1870
|
2695
|
|
開
關
時
間
|
開向
|
雙作用
|
0.3
|
0.3
|
0.4
|
0.5
|
0.7
|
0.9
|
1.2
|
1.5
|
2.0
|
2.7
|
3.5
|
4.0
|
|
單作用
|
0.3
|
0.4
|
0.5
|
0.7
|
0.9
|
1.2
|
1.5
|
1.8
|
2.4
|
3.5
|
4.1
|
4.5
|
|
關向
|
雙作用
|
0.3
|
0.4
|
0.5
|
0.6
|
0.8
|
1.1
|
1.4
|
1.7
|
2.2
|
3.2
|
4.0
|
4.5
|
|
單作用
|
0.4
|
0.5
|
0.6
|
0.9
|
1.1
|
1.4
|
1.8
|
2.1
|
2.8
|
4.0
|
4.6
|
5.0
|
注：執行器扭轉時間受介質粘度、氣源壓力是否穩定、工作壓力是否穩定變化而變化。
參考外形尺寸
FNQ64（4、5）（F.N.P） PN16 單位：（mm）
|
公稱通徑
|
外形尺寸
|
連接法蘭尺寸
|
|
㎜
|
in
|
L
|
L0
|
L1
|
L2
|
H
|
D
|
D1
|
D2
|
C
|
f
|
n-φd
|
|
15
|
1/2
|
150
|
75
|
140．5
|
70.5
|
185/191
|
95
|
65
|
46
|
14
|
2
|
4-φ14
|
|
20
|
3/4
|
150
|
75
|
140．5
|
70.5
|
197/225
|
105
|
75
|
56
|
16
|
2
|
4-φ14
|
|
25
|
1
|
180
|
90
|
140．5
|
70.5
|
199/227
|
115
|
85
|
65
|
16
|
2
|
4-φ14
|
|
32
|
11/4
|
200
|
100
|
158.5
|
83
|
240/266
|
140
|
100
|
76
|
18
|
3
|
4-φ18
|
|
40
|
11/2
|
220
|
110
|
210.5
|
94.5
|
255/271
|
150
|
110
|
84
|
18
|
3
|
4-φ18
|
|
50
|
2
|
240
|
120
|
247.5
|
106.3
|
286/307
|
165
|
125
|
99
|
20
|
3
|
4-φ18
|
|
65
|
21/2
|
260
|
130
|
268.5
|
123
|
330/335
|
185
|
145
|
118
|
20
|
3
|
4-φ18
|
|
80
|
3
|
280
|
140
|
315
|
141
|
349/383
|
200
|
160
|
132
|
20
|
3
|
8-φ18
|
|
100
|
4
|
320
|
160
|
345
|
151.5
|
421/487
|
220
|
180
|
156
|
22
|
3
|
8-φ18
|
|
125
|
5
|
380
|
190
|
408.5
|
171.5
|
485/557
|
250
|
210
|
184
|
22
|
3
|
8-φ18
|
|
150
|
6
|
440
|
220
|
487
|
204
|
582/629
|
285
|
240
|
211
|
24
|
3
|
8-φ22
|
|
200
|
8
|
550
|
275
|
543
|
222
|
702/750
|
340
|
295
|
266
|
24
|
3
|
12-φ22
|
FNQ64（4、5）（F.N.P） PN25 單位：（mm）
|
公稱通徑
|
外形尺寸
|
連接法蘭尺寸
|
|
㎜
|
in
|
L
|
L0
|
L1
|
L2
|
H
|
D
|
D1
|
D2
|
C
|
f
|
n-φd
|
|
15
|
1/2
|
150
|
75
|
140．5
|
70.5
|
191/219
|
95
|
65
|
46
|
14
|
2
|
4-φ14
|
|
20
|
3/4
|
150
|
75
|
140．5
|
70.5
|
197/225
|
105
|
75
|
56
|
16
|
2
|
4-φ14
|
|
25
|
1
|
180
|
90
|
158.5
|
83
|
227/237
|
115
|
85
|
65
|
16
|
3
|
4-φ14
|
|
32
|
11/4
|
200
|
100
|
210.5
|
94.5
|
256/266
|
140
|
100
|
76
|
18
|
3
|
4-φ18
|
|
40
|
11/2
|
220
|
110
|
247.5
|
106.3
|
271/292
|
150
|
110
|
84
|
18
|
3
|
4-φ18
|
|
50
|
2
|
240
|
120
|
268.5
|
123
|
307/312
|
165
|
125
|
99
|
20
|
3
|
4-φ18
|
|
65
|
21/2
|
260
|
130
|
315
|
141
|
335/370
|
185
|
145
|
118
|
22
|
3
|
4-φ18
|
|
80
|
3
|
280
|
140
|
345
|
151.5
|
383/400
|
200
|
160
|
132
|
24
|
3
|
8-φ18
|
|
100
|
4
|
320
|
160
|
408.5
|
171.5
|
438/510
|
235
|
190
|
156
|
24
|
3
|
8-φ22
|
|
125
|
5
|
380
|
190
|
487
|
204
|
557/604
|
270
|
220
|
184
|
26
|
3
|
8-φ26
|
|
150
|
6
|
440
|
220
|
543
|
222
|
629/677
|
300
|
250
|
211
|
28
|
3
|
8-φ26
|
|
200
|
8
|
550
|
275
|
728
|
329.5
|
750/808
|
360
|
310
|
274
|
30
|
3
|
12-φ26
|
注：系列球閥結構長度及連接法蘭尺寸可根據JB/T79標準或用戶要求設計制造。
注：根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同，相關尺寸隨之變化。
型號編制
FN Q 6 44 F 16 C D DN
菲恩 Q為球閥 6為氣動 44為L型閥芯 F為四氟密封 公稱壓力 C為鑄鋼體 D為單作用氣缸 閥口徑
公司 D為蝶閥 9為電動 45為T型閥芯 P為不銹鋼體 雙作用省略
